Línea aérea motorizada sobre riel (TS.27.001)
| CARACTERÍSTICAS TÉCNICAS |
|
La instalación Línea Aérea modelo TS.27.001 ha sido estudiada para ofrecer un producto de alta calidad y confiabilidad, ideal para la instalación en galería en stands a 25 y 50 metros; el desplazamiento del carrito es veloz y sin golpes, gracias a un accionamiento que permite una etapa de aceleración de salida y una etapa de desaceleración en la fase de llegada. El accionamiento de este tipo de instalación está manejado por una tarjeta electrónica y una central de comando con teclado que permite que el operador ubique el blanco en cualquier posición de la línea de tiro digitando desde el teclado la distancia en metros. Además, es posible agregar un teclado de comando remoto; de esta manera, la central se colocará en la consola del director del tiro, y el teclado se fijará a la caseta de tiro para que el tirador pueda repetir los comandos.
|
| |
| CARACTERÍSTICAS GENERALES |
|
La línea aérea sobre riel está compuesta por los siguientes elementos:
Grupo motor, que se coloca en la parte alta de la zona de los tiradores, compuesto por una estructura de soporte de hierro barnizado y un sistema de poleas para el desplazamiento del cable de arrastre. Un motor paso a paso, un cárter de cobertura para protección de los órganos mecánicos en movimiento.

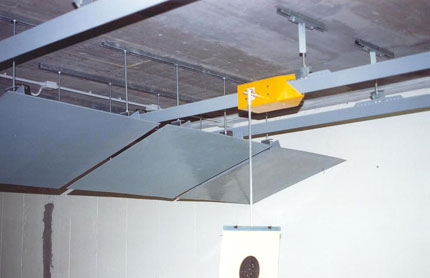

Guías para el desplazamiento del carrito, de acero barnizado, con estribos regulables para la fijación al techo. La forma en V del riel permite desviar los disparos accidentales que podrían alcanzarlo.
Grupo de reenvío, colocado en el extremo de la guía, comprende una polea para el reenvío del cable de arrastre y un resorte para el pre-tensionamiento del cable.

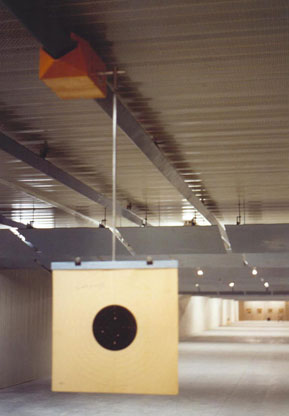

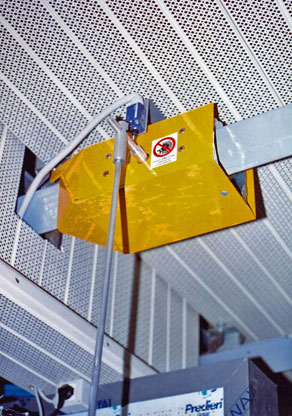

Carrito porta blancos, compuesto por una estructura de soporte de hierro galvanizado, con ocho ruedas con cojinetes para su desplazamiento. El carrito está completamente revestido con chapas de acero balístico adecuadamente inclinadas para desviar los disparos accidentales.
Varilla porta-blanco de aluminio, adecuadamente sujetada al carrito
|
| |
| DOTACIÓN ELÉCTRICA |
|
- Tablero eléctrico de potencia que se puede preparar para una o más líneas; en caso de provisión de una consola de control, el accionamiento se podrá instalar directamente en el interior de la consola.

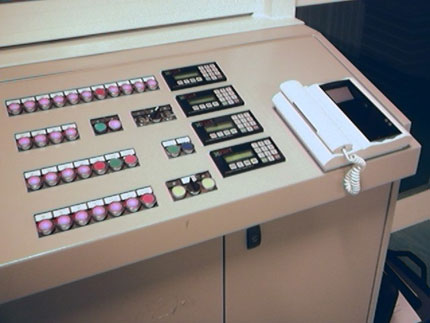

- Programador con teclado para el comando y la programación de la instalación. El dispositivo se puede instalar en la posición del tirador o en la posición del director de tiro.

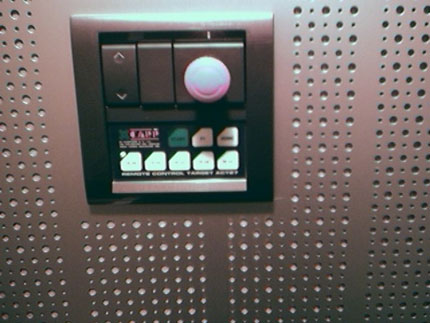

- Teclado remoto que incluye las alturas de las paradas del carrito; el teclado está preparado para su instalación en la pared del box de tiro para permitir que el tirador configure el desplazamiento del carrito en forma autónoma.
|
| |
| DATOS TECNICOS |
| |
| Alimentacion: |
|
230V 50 Hz |
|
| Potencia instalada: |
|
400 W |
|
| Potencia absarbida: |
|
2 A |
|
|
| |
|
|
|
